彩色混凝土壓花藝術地坪施工工法

2015年11月12日發布 2015年11月12日實施

青島海德路橋工程股份有限公司

彩色混凝土壓花藝術地坪施工工法

1 前言

彩色混凝土壓花藝術地坪是一種近年來流行于美國、加拿大、澳大利亞、歐洲并在世界主要發達國家迅速推廣的新型綠色環保地面。其融合了水泥地面的堅固和天然石材的美觀，使原本平凡普通的混凝土產生各種自然美觀、色彩真實持久、質地堅固耐用的磚石、地板、大理石等豐富的紋理效果，圖案和顏色任意組合，具有很強的藝術和文化內涵，在未來的鋪裝市場具有越來越重要的地位，具有廣闊的發展空間。青島海德路橋工程股份有限公司依托“青島體育中心體育場維修改造”項目,以“彩色混凝土壓花藝術地坪施工技術研究與應用”為課題進行攻關，形成了“彩色混凝土壓花藝術地坪施工技術”，應用于該工程，取得了良好的經濟和社會效益，經總結提煉形成本工法。

2 工法特點

彩色混凝土壓花藝術地坪一次性鋪裝，整體成型，抗壓強度優異，面層專用材料抗壓強度為一般混凝土的2～3倍，耐磨耐腐性強，相對于普通彩色道板鋪裝，解決了整體性差、高低不平、易松動、使用周期短等缺點。采用綠色環保材料，節省對天然石材的開采，生產能耗及污染大大低于瓷磚等燒制材料，鋪制快捷，維護簡單，成本低廉，是傳統鋪裝材料的1/3。由于墊層與面層一次性鋪裝非常適合工期緊張及對完工時間有嚴格要求的工程。

3適用范圍

本工法可廣泛應用于居家、商業及城建等各種場合所需的住宅小區、市政設施等處的景觀創造。如庭院、各種類型廣場、小區內車道、園林小徑、停車場、公園人行道、河邊小路、游泳池、校園、各種公共場合的休閑小道集散地等各種娛樂場所的道路。是目前普通彩色道板的理想替代產品。

4工藝原理

彩色混凝土壓花藝術地坪施工與道路施工同步進行。在混凝土初凝階段，鋪灑上強化料（Color Hardener)、脫模粉（Release Agent),用成型模具（Texture Mats)按壓混凝土表面以形成各種仿天然的石紋和圖案。高壓沖洗并待混凝土面層干燥后，將保護劑（Sealer)噴灑或涂刷在混凝土面層。如果是在原有的地坪上施工，則必須在原地坪上進行表面清潔、拉毛或加鋼筋網片(由設計要求道路功能而定)以杜絕新舊混凝土之間開裂起殼等現象，這種施工情況一般要求新澆混凝土表面厚度不低于5cm。彩色面層是通過彩色硬化劑以及調配合成的顏料等經特殊處理后滲透進混凝土表層。粉末狀的彩色脫模粉是用于壓模過程中保證混凝土面層完整的覆蓋，同時提供第二種顏色與硬化劑的基本顏色組合，從而創造出天然逼真的效果。封閉保護劑的噴涂不僅起到保護混凝土的作用，而且使彩色混凝土壓花藝術地坪的顏色與圖案更加鮮艷奪目。

5施工工藝流程及操作要點

5.1 施工工藝流程

彩色混凝土壓花藝術地坪施工工藝流程見圖：

5.2操作要點

5.2.1設計混凝土澆筑順序方案

根據設計圖紙要求及現場工作面情況等繪制混凝土分格縫位置圖，按照位置圖制定彩色壓花藝術地坪分板、跳倉混凝土澆筑順序方案，即按照分格縫為界分板分條，隔一板澆筑一板的施工方法，支設槽鋼模板后澆混凝土面層。澆筑混凝土施工時必須保證混凝土的生產能力和運輸能力，必須滿足施工計劃要求。待先澆板塊養護完成后以先澆板塊作為模板澆筑中間板塊，省了重復支模的工序操作。

5.2.2 鋼模支護

采用3mm鋼板及40～50mm角鋼組合焊制，或用4～5mm的鋼板沖壓制成。鋼模長度為6m，高度為10～18cm。在內、外兩側采用鐵橛固定，接頭多則加密鐵橛以保證直順。鋼模高度遇有不夠高時，在鋼模頂面加木條以滿足高度要求，頂面必須測平。鋼模板外側有釘箱時，邊線位置嚴格按照測量放線安支，個別釘箱釘不進鐵橛時，可在箱外緊靠鋼模內外釘橛固定鋼模，以保證鋼模整體直順?lè)弦蟆?/span>

5.2.3混凝土澆筑

采用人工配合小型機具澆筑混凝土，卸料應均勻，布料應與鋪筑速度相適應。攤鋪厚度達到混凝土板厚的2/3時拔模內的鋼釬，并填實釬洞。一塊混凝土板應一次連續澆筑完畢。混凝土使用插入式振搗器振搗，振動至砼表面不出現氣泡且混凝土不下沉，移動間距不大于50cm。

彩色混凝土壓花地坪的混凝土原材料嚴禁添加緩凝劑、保塑劑、減水劑等外加劑。

5.2.4撒布強化料

撒布彩色強化劑時機的選擇，是本技術的一個關鍵工藝?；炷帘砻嫣珴?，則強化劑撒上去后，大抹刀一磨，強化劑會被混凝土“吃”掉，必然會增加強化劑的用量，如水泥表面太硬，則強化劑不易進入混凝土內，不能很好的與混凝土結合，后期容易出現起皮現象。施工時用食指在水泥表面輕按一個凹坑，2分鐘后，水坑內有水泌出，則表示太濕，如無水泌出，即可進行強化劑的撒布。彩色強化劑以播撒的方式均勻地覆蓋住混凝土表層。

強化劑的播撒必須分兩遍進行，第一遍播撒1.82kg/㎡，第二遍播撒0.91kg/㎡。每播撒一次必須用混凝土壓模專用施工工具鎂合金大抹刀光滑地使強化劑吃進并且覆蓋住整個混凝土表層（大鐵板長約40㎝，寬約15㎝，回角全部都是圓弧狀，不容易出現鐵板印子），2～3分鐘后待強化劑充分濕潤再使用大抹刀抹平。大抹刀壓光時，采用蛇行狀壓光方式。

5.2.5撒布脫模粉

大抹刀抹平后立即播撒彩色脫模粉，脫模粉是一種憎水性、細微粉末，不會進入混凝土內部，有多種顏色供選擇，一般選用與基本色一致的脫模粉。撒布薄一點，均勻一點，用量標準一般在0.12kg/㎡。不使用脫模粉，就無法使用專用施工模板壓花，太厚了不起作用，反而增加施工成本。

5.2.6壓模施工

待混凝土面層和脫模粉結合在一起但又未完全凝固前，即可以使用專用施工模具進行壓模成型。施工前先研究并制訂模具排列及提放的位置及方向，確保圖案的整體性。將第一塊模具沿著放樣圖案參照線鋪設，并將其垂直壓進混凝土內，盡量讓模具間的拼縫最?。ū苊獠葔簳r(shí)混凝土從縫隙中冒出來，影響圖案的藝術效果）。

施工者可以站立在專用模具上，人體自身重量足以使模具在混凝土表層形成紋理，必要時可以使用混凝土壓模專用施工模具搗棒把模具垂直地壓進施工面內，以更好地壓出清楚逼真的圖案，期間注意三個問題:

（1）循序漸進，千萬不要漏踩；

（2）用力垂直，均勻，防止出現水平側移；

（3）踩好后，可掀起模具一角，觀察印痕情況，如不滿意，可輕輕放下模具后，繼續加大力量踩踏。在路的邊緣或局部模具壓不到的位置，可選用邊角模或軟模在對準原圖案后，拳擊或輕踏即可。已踩踏完成的模具可循序漸進，用于下一圖案。

掌握壓模的時間非常重要，太濕或太干的混凝土表面都會影響最后的圖案及效果。

5.2.7沖洗

壓花地坪面層強度達到設計強度的70%后（大多數天氣之下是施工壓模后的第3天），就可使高壓沖洗機對地坪清洗，沖洗時不要將脫模粉全部沖掉，保留20%左右混凝土表層的脫模粉。沖洗工作應由專人負責，掌握合理的沖洗時間和水壓，這對于圖案的最終效果也是至關重要的。為了保持周邊環境的整潔，也可先用軟性?huà)甙亚宄艋炷帘砻娴拿撃７?。必要時可用5%左右的稀鹽酸進行沖洗。

5.2.8涂刷保護劑

混凝土表層全部干燥后，必須噴涂上二遍丙烯酸保護劑，用量一般約0.42kg/㎡。必須要等到第一遍的保護劑全部干燥之后才能涂上第二遍的保護劑。保護劑用滾刷或噴筒進行噴涂。涂刷時必須保證地坪表面干燥，涂刷應均勻不得漏刷。

5.2.9割縫、養護

伸縮縫切割作業采用手推式割縫機，在壓花地坪混凝上強度達到設計混凝土強度30％時進行。所有構造物、檢查井周邊均需割縫進行隔離，避免應力集中現象發生。彩色混凝土壓花藝術地坪施工采用憎水性脫模粉，沖洗后立即涂刷保護劑，因此混凝土內水分不會蒸發流失，施工全過程不需要灑水進行養護，但在驗收交付使用前必須做好必要的成品保護工作。

6材料與設備

6.1材料

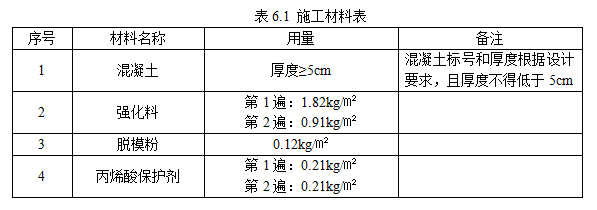

本工法所需主要材料見下表:

6.2設備及機具

本工法所需主要施工機械設備和儀器見下表:

表6.2 施工機具和儀器表

序號	機具和儀器名稱	單位	數量	備注
1	混凝土提漿整平機	臺	3
2	混凝土切縫機	臺	2
3	抹刀	臺	4
4	激光水平儀	臺	2
5	吸塵（吸水）器	臺	2
6	抹子	把	8
7	坍落度筒	套	1
8	震動棒	個	2
9	水平檢查尺	個	2

7質量控制

7.1 質量控制標準

7.1.1 《城鎮道路工程施工質量與驗收規范》CJJ1-2008

7.1.2 《建筑地面工程施工質量驗收規范》GB50209-2010

7.2 質量保證措施

7.2.1施工前技術準備工作一定要做充分，結合實際情況認真編制施工方案，措施要到位。

7.2.2本工法采用激光水平儀校模定位，在使用前應校準，測量須滿足本工法需求。

7.2.3工程使用的材料必須有出廠合格證及試驗報告，不合格材料一律不得進場。

7.2.4對進場材料嚴格執行“四驗”，即驗品種、驗規格、驗質量、驗數量，認真把好質量關。

7.2.5對臨時堆放的材料，要做好防雨、防水及防潮工作。嚴禁在雨天及大風天氣進行施工，施工環境溫度在5℃以上。

7.2.6對混凝土澆筑、撒料、抹光、壓花、涂刷保護劑等關鍵步驟必須嚴格按施工規程操作。

7.2.7做好成品保護工作，保證已完成的地坪不被污染、碰損。

7.2.8彩色混凝土壓花藝術地坪的啟用時間：完工后3～5天可以開放行走；15～20天后輕型貨車可以行駛，28天后可以正常使用。

7.2.9彩色混凝土壓花藝術地坪施工盡量安排在白天，以保證壓模效果一致。

8安全措施

8.0.1以國家頒布的《建筑施工安全檢查標準》為依據，加強安全巡視、檢查，提高項目人員安全意識。實行安全生產責任制，成立安全領導小組，制定安全生產管理制度及施工操作制度，認真貫徹執行“安全第一、預防為主”的方針。

8.0.2施工操作人員進場前必須進行崗前安全、技術培訓，掌握安全施工基本知識，熟悉各種安全操作規程，特殊工種持證上崗。

8.0.3施工人員進入施工現場必須佩戴安全帽，在濕作業環境下操作機具時必須穿絕緣膠鞋和戴絕緣施工手套。

8.0.4撒布脫膜粉、壓花施工時，禁止無關人員在該施工區域內穿行或進行其它施工。

8.0.5現場安全員，負責全過程施工安全監督、檢查，發現不符合安全的行為應立即制止，并進行安全教育，及時消除安全隱患。

8.0.6施工現場任何人員不得私自亂拆圍擋、安全警戒線等安全設施。

8.0.7施工區域上空有其它作業時，應錯開操作部位，嚴禁在同一垂直方向上、下同時進行施工。

8.0.8撒布粉料及涂刷保護劑工作人員穿戴防護用品，在上風位置順風撒布。

9環保措施

9.0.1本工法嚴格遵守國家及地方政府下發的有關文明施工、環境保護的法律和法規，將環境保護融于施工日常工作之中，加強對現場燃油、機械設備噪音、廢水、廢料、生產和生活垃圾等的控制和治理。

9.0.2文明施工，現場無過夜灰，落地料隨做隨清。耐磨骨料及丙烯酸保護劑應集中存放，廢棄余料不得隨地拋灑，用完材料的廢包裝帶、桶應全部收回，統一處理。

9.0.3對施工過程中產生的鋼筋頭、木楔、廢舊模板集中收集、處理。

9.0.4混凝土運輸過程中不得撒漏，灑落的混凝土及時清理，混凝土運輸經過成品藝術坪時，必須對地坪覆蓋塑料薄膜保護；混凝土澆筑時，對臨近的成品地坪、墻、柱、設備、構筑物等采取覆蓋塑料薄膜等措施進行保護。

10效益分析

本施工工藝的效益主要體現在：工期短、施工方便，自然美觀，堅固耐久，保養維修簡便等優點。施工過程中，彩色混凝土壓花藝術地坪面層施工緊跟混凝土地面澆筑進行，與鋪裝相比大大縮短了工期，減少了材料和勞動力投入，節約了施工成本。彩色壓花地坪施工與普通花崗巖石材鋪裝施工相比，每平方米壓花地坪至少能節約成本41元，最終降低工程成本合計57.4萬元，計算如下：

彩色混凝土壓花藝術地坪施工成本：57元/㎡

花崗巖板面層鋪裝施工成本：98元/㎡

施工成本差價：（98元/㎡-57元/㎡）×14000㎡=574000元

該工法施工的壓花地坪與鋪裝地面相比具有整體成型、一次鋪裝，施工快捷、上下一體，高強度耐磨，永不褪色等優點。在當今科技創新、技術進步的綠色生態環保建筑市場發展中，采用本工法施工彩色藝術地坪，不僅實現了高效率、高質量完成施工任務，還大大降低了施工成本，能達到了較好的經濟和社會效益。

11工程實例

11.1青島體育中心體育場維修改造工程

11.1.1工程概況

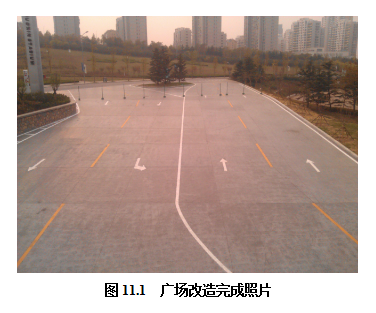

青島體育中心體育場維修改造工程位于青島市嶗山區國信體育場。國信體育場維修改造是國內首例大型體育場館維修改造項目，其外圍廣場也在改造范圍之內，廣場面積約1.4萬平方米。廣場面層全部采用深灰色凱撒石紋理混凝土壓花藝術地坪。

11.1.2施工情況

施工期間工期和質量嚴格把控，大面積施工之前先做試驗段，通過試驗段確定施工所需人工、物資和機械。外圍廣場施工進展順利，在建設單位要求的時間節點之前完成施工任務，未出現質量事故，完工后建設單位、監理單位、設計單位依據驗收標準對現場查驗，一次性驗收合格。

11.1.3應用效果

不僅使用性能達到了設計要求，且提高了工效、降低了施工成本、確保了總工期目標的實現，為確保工程竣工創造了良好的條件，同時通過此項方案節省了大量的材料費和人工費費，較大程度的降低了施工成本。
